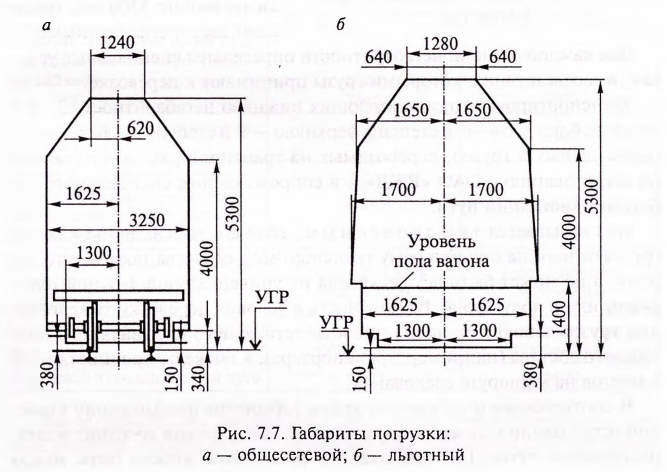

Габарит погрузки — предельное очертание грузов в плоскости, перпендикулярной продольной оси железнодорожного пути, за пределы которого не должен выходить находящийся на открытом подвижном составе груз (вместе с упаковкой и креплением) при совмещении вертикальных осей пути и подвижного состава на прямом горизонтальном участке пути (рис. 7.7, а и б).
Грузы, которые при размещении на открытом подвижном составе, находящемся на прямом горизонтальном участке пути, выходят за пределы габарита погрузки, а также грузы, выход которых за пределы габарита погрузки в криволинейных участках пути превышает геометрический вынос вагона длиной 24 м с базой 17 м, называют негабаритными.

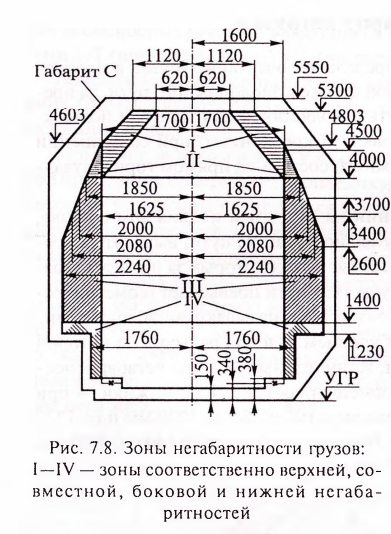

В зависимости от высоты над уровнем головок рельсов, на которой груз выходит за габарит погрузки, установлены три зоны негабаритности: нижняя, боковая, верхняя совмещенная (рис. 7.8): нижняя — при выходе груза за габарит в пределах высоты от 380 до 1230 мм и от 1230 до 1400 мм от верха головки рельса; боковая — на высоте от 1400 до 4000 мм; верхняя — на высоте от 4000 до 5300 мм.
По размерам выхода грузов за габарит погрузки и условиям их пропуска по инженерным сооружениям и двухпутным линиям установлены степени негабаритности: для нижней и боковой негабаритностей по шесть, а для верхней — три степени.
Размеры нарушения габарита негабаритным грузом не должны превышать определенных величин, при которых еще возможна перевозка груза за счет сокращения зазора между габаритами приближения строений и подвижного состава. Грузы, выходящие за пределы негабаритности, а также за габарит погрузки на высоте 5300 мм, называют сверхнегабаритными.
Для каждой степени негабаритности определены специальные условия, в соответствии с которыми грузы принимают к перевозке.
Транспортировка грузов, имеющих нижнюю негабаритность 3—6-й степени, боковую 4—6-й степени, верхнюю — 3-й степени, а также сверхнегабаритных и грузов, перевозимых на транспортерах, осуществляют по согласованию с ОАО «РЖД» и в сопровождении специального работника дистанции пути.
Груз называется тяжеловесным, если его масса, длина или нагрузка от него на пол или раму транспортного средства таковы, что перевозка не может быть осуществлена на универсальной 4-осной платформе или в полувагоне. Возможность и условия перевозки тяжеловесных грузов зависят от наличия соответствующего специального подвижного состава (например, транспортера), а также от прочности пути и мостов на маршруте следования.
В соответствии и во взаимосвязи с габаритом приближения строений установлено наименьшее расстояние между осями соседних железнодорожных путей. На перегонах это расстояние должно быть: между 378 первым и вторым путями на двухпутных участках, третьим и четвертым на четырехпутных участках — не менее 4100 мм; между вторым и третьим путями на трех- и четырехпутных участках — не менее 5000 мм.
Расстояние между осями соседних путей на кривых увеличивают на величину А, которая зависит от радиуса кривой, величины возвышения наружного рельса внешнего пути и соотношения между возвышениями у соседних путей.
Расстояние между осями второго и пристраиваемого третьего пути должно быть не менее 8000 мм, а на участках со скоростями движения поездов 141—200 км/ч — 10 000 мм.

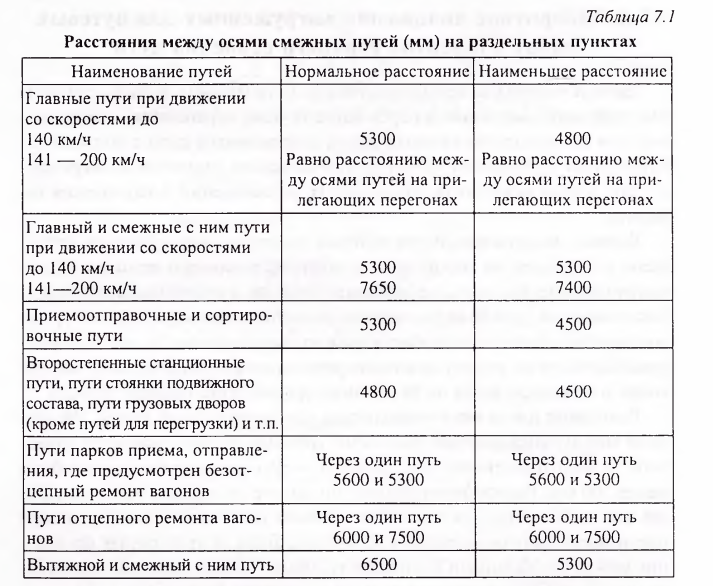

Расстояния между осями смежных путей на прямых участках раздельных пунктов приведены в табл. 7.1.
Таким образом, на станциях расстояния между осями смежных на прямых участках должно быть не менее 4800 мм, на второстепенных путях и путях грузовых районов — не менее 4500 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть 3600 мм.
На станциях через 7—8 путей предусматривают уширенные не менее чем до 6500 мм междупутья, в которых размещают устройства, затрудняющие работу путевых машин (опоры, столбы, мачты и т.п.).
На существующих станциях допускают установку таких устройств в междупутья шириной менее 6500 мм. При этом расстояние между осями пути и краем опор, столбов, мачт должно быть не менее 2450 мм.
Расстояние от оси крайнего пути до края опор, столбов и мачт на перегонах и станциях должно составлять не менее 2450 мм.
