К устройствам СЦБ на стрелках, обслуживание которых должны осуществлять работники дистанции сигнализации и связи, относятся стрелочный Г привод, гарнитура с элементами ее крепления и электрической изоляции, стрелочная коробка и кабельная муфта.
Стрелочные приводы предназначены для перевода, запирания и контроля положения централизованных стрелок. Их классифицируют по виду потребляемой энергии (электрические, электропневматические и электрогидравлические), по виду запирания стрелки (с внутренним и внешним запиранием), по виду восприятия взреза стрелки (взрезные и невзрезные), по времени перевода стрелки (быстродействующие, нормальнодействующие и медленнодействующие), а также по виду коммутации контрольных и рабочих цепей (контактные и бесконтактные).
На сети дорог в основном применяют невзрезные нормальнодействующие электроприводы с внутренним запиранием и контактным способом коммутации рабочих и контрольных цепей.
На стрелках электрической и диспетчерской централизаций используют невзрезные электроприводы постоянного и переменного тока типов СП-3 и СП-6, электропривод переменного тока типа СП-8; взрезные электроприводы постоянного и переменного тока типа СПВ-6 (в основном в маневровых районах станций).
На стрелках горочной централизации, а при необходимости и на стрелках маневровых районов станций предусматривают быстродействующие невзрезные электроприводы постоянного тока типов СПГ-3 и СПГ-ЗМ, намечается серийный выпуск электроприводов типов СП ГБ-4 и СПГБ-4М с бесконтактной коммутацией рабочих и контрольных цепей стрелки.
Основными элементами электропривода являются электродвигатель, редуктор с фрикционом (фрикционной муфтой), автопереключатель, шибер, контрольные линейки, блокировочное устройство, устройство обогрева и освещения.
Ряд особенностей, связанных с режимом и условиями работы стрелок, потребовали специальных электродвигателей в стрелочных электроприводах. Применяют электродвигатели постоянного тока типов МСП-0,1; МСП-0,15; МСП-0,25 и асинхронные трехфазного тока с короткозамкнутым ротором типов МСТ-0,25; МСТ-0,3 и МСТ-0,6. Цифра в обозначении типа электродвигателя указывает номинальную мощность в киловаттах.

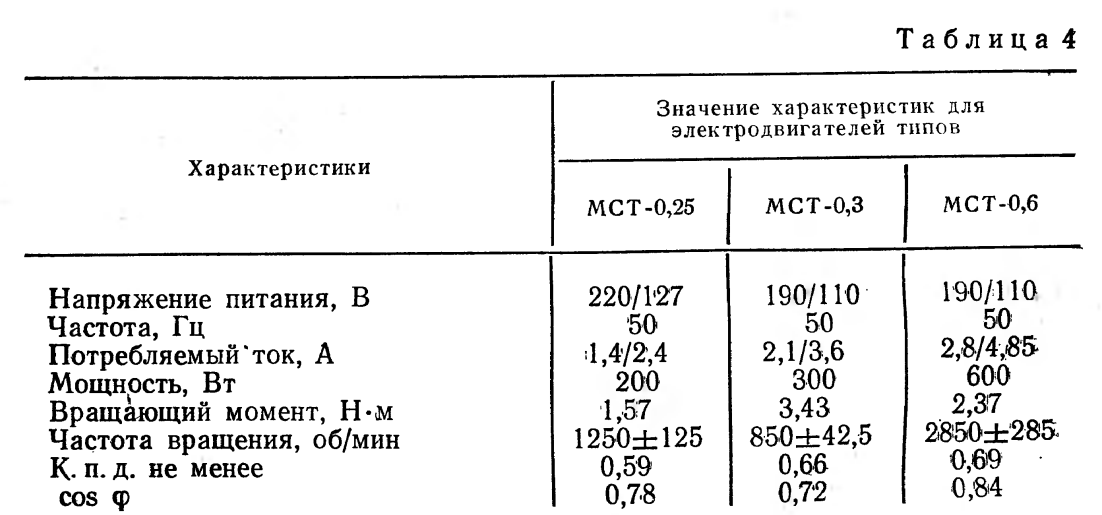

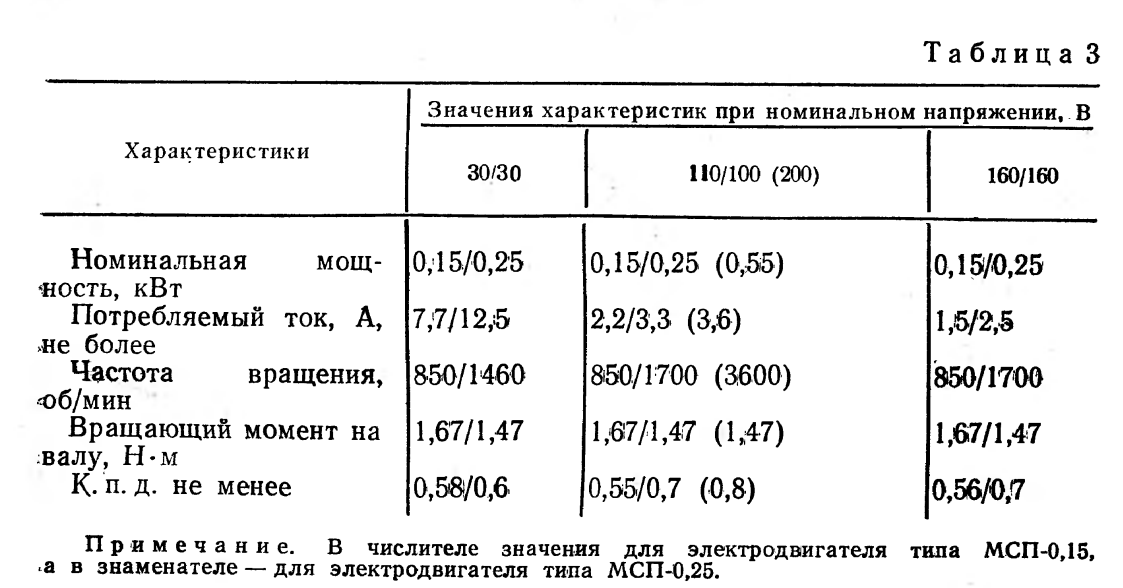

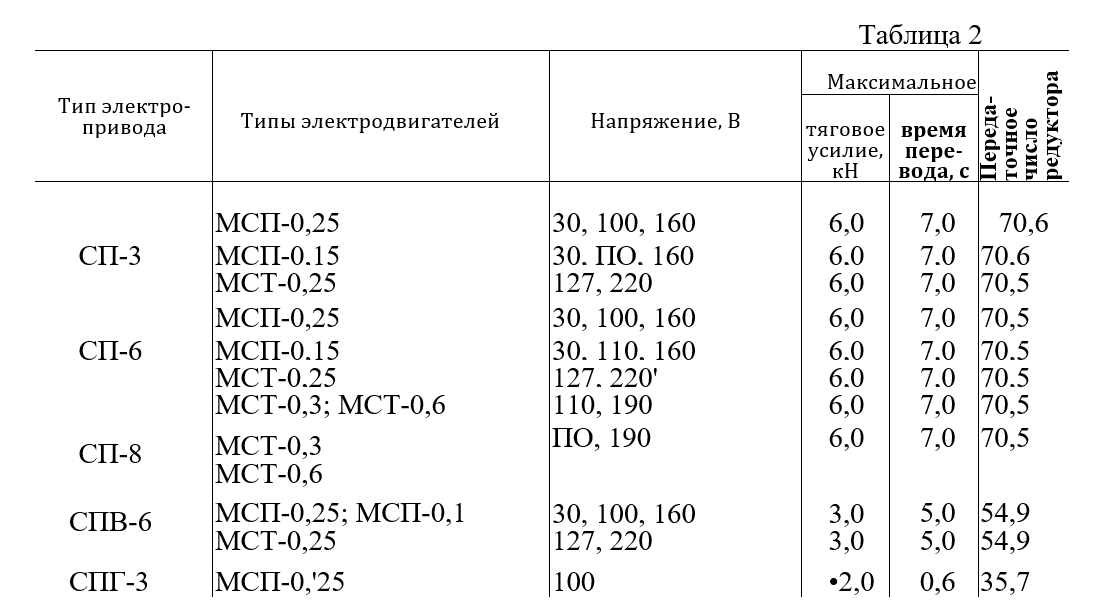

Основные характеристики применяемых электроприводов приведены в табл. 2. Номинальные параметры электродвигателей постоянного тока приведены в табл. 3, а номинальные параметры электродвигателей переменного тока — в табл. 4.
Конструкция электроприводов и их элементов подробно описана в [10].
Гарнитура предназначена для установки стрелочных электроприводов и монтируется на рамных рельсах в соответствии $ габаритом приближения строений С. Она состоит из двух фундаментных угольников (рис. 8), на которых крепится электропривод; связной полосы, скрепляющей угольники друг с другом и со стрелочными брусьями; рабочей, стрелочной и контрольных тяг для соединения шибера и контрольных линеек электропривода с серьгами остряков; элементов крепления фундаментных угольников к рамным рельсам, тяг к серьгам остряков, шиберу и контрольным линейкам; элементов изоляции в узлах крепления гарнитуры к рамным рельсам и острякам.
Конструкция гарнитуры зависит от способа крепления рабочей и контрольных тяг к остряку, от типа стрелочного перевода (обыкновенный одиночный, перекрестный и др.), а также от типа устанавливаемого электропривода.
Применяется только раздельное крепление рабочей и контрольных тяг„ для чего на остряке рядом расположены две серьги: ближняя к торцу остряка предназначена для крепления контрольной тяги, дальняя — для крепления рабочей тяги. Такое крепление тяг исключает возможность появления ложного контроля при отсоединении рабочей тяги от остряка. Подробные сведения о типах гарнитур содержатся в [10].
Фундаментные угольники располагаются над соседними шпальными ящиками и крепятся к рамным рельсам с помощью четырех угольников (см. рис. 8,а и б). Фундаментные угольники соединены связной полосой (см. рис. 8, в), которая крепится шестью шурупами к стрелочным брусьям. Крепление привода четырьмя болтами к фундаментным угольникам совместно со связной полосой обеспечивают жесткость каркаса гарнитуры.

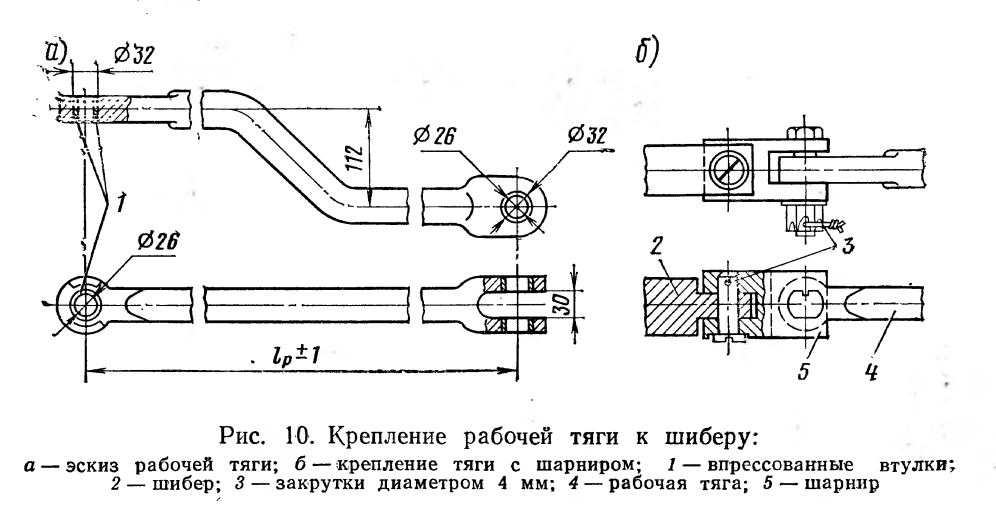

Остряки соединены между собой стрелочной тягой, которую крепят к острякам с помощью серег (рис. 9). К ушку стрелочной тяги крепят рабочую тягу. Рабочую тягу соединяют с шибером через шарнир (рис. 10), который имеет два взаимно перпендикулярных паза и два отверстия для осей (пальцев), соединяющих шарнир с рабочей тягой и шибером.

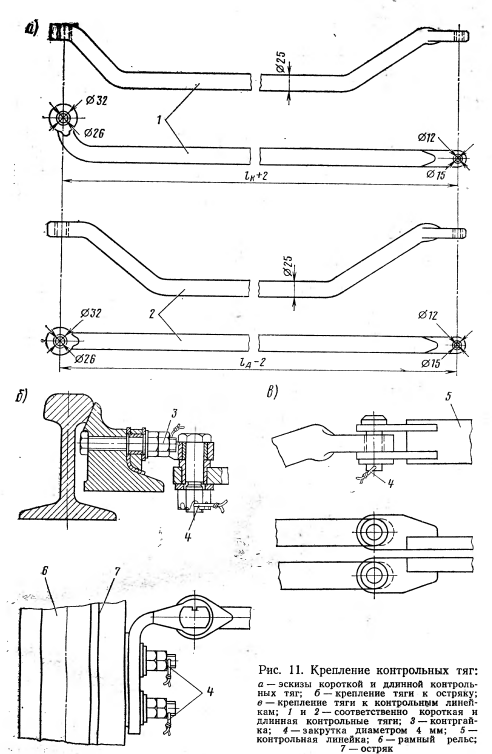

Связь контрольных линеек с остряками осуществляется короткой 1 и длинной 2 контрольными тягами (рис. 11, а). С обеих сторон тяги имеют проушины. Тяги кренят к серьгам остряка и линейкам с помощью осей (рис. 11,6 и в).
В соединениях стрелочной и контрольных тяг с серьгами остряков (см. рис. 9, 11) и фундаментных угольников с рамными рельсами (см. рис. 8,6) имеются элементы изоляции — прокладки из фибры и фибровые втулки, надеваемые на болты. Используются также прокладки и втулки из стеклотекстолита.
К самым ответственным элементам стрелочной гарнитуры относятся болтовые соединения. Для исключения их развинчивания от вибрации, создаваемой проходящими по стрелке поездами, используют контргайки (см. рис. 8— 11), закрутки (см. рис. 9—11) и стопорные планки с подогнутыми вдоль гайки концами (см. рис. 8, а и б).

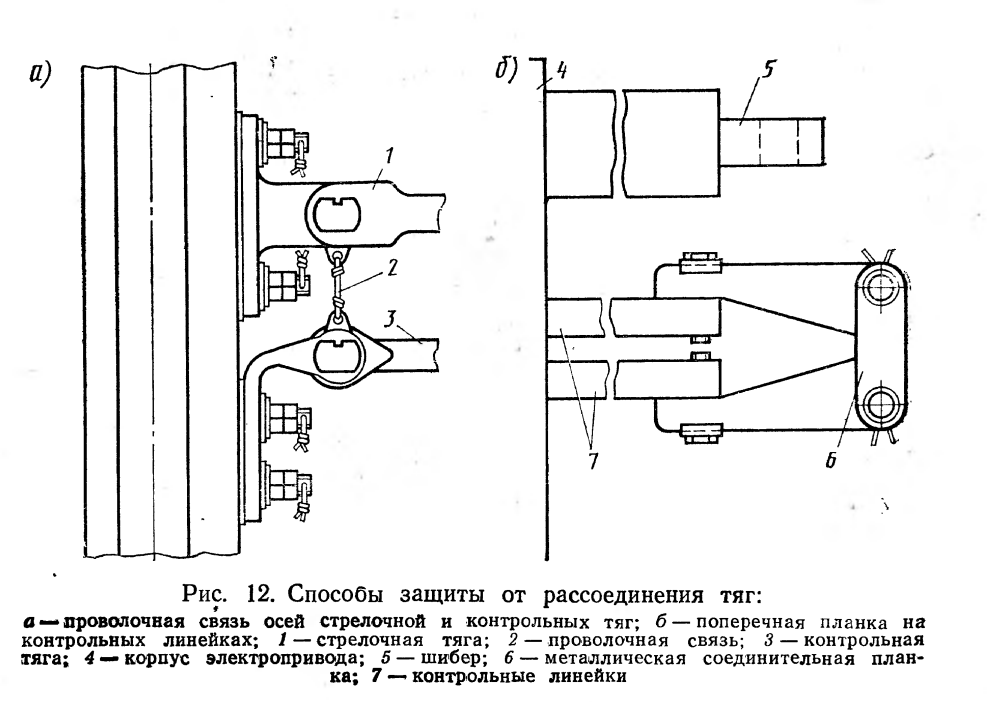

Проволочная связь 2 осей, соединяющих в гарнитурах электроприводов типов СП-3, СП-6, СП-8 стрелочную 1 и контрольную 3 тяги с соответствующими серьгами (рис. 12, а), служит защитой от ложного контроля при отсоединении тяги от остряка. В этом случае дежурный по станции, переводя стрелку, не получит контроля окончания перевода. При переводе стрелки в исходное положение и отсутствии проволочной связи может быть получен контроль окончания перевода, несмотря на обрыв тяги. Проволочная связь при первом переводе стрелки внесет рассогласование в перемещение стрелочной и контрольных тяг, а возвращение стрелки в исходное состояние исключит х контроль окончания перевода. Для аналогичной цели в электроприводах типа СП-6 имеется металлическая соединительная планка 6 между ушками контрольных линеек 7 (рис. 12, б).

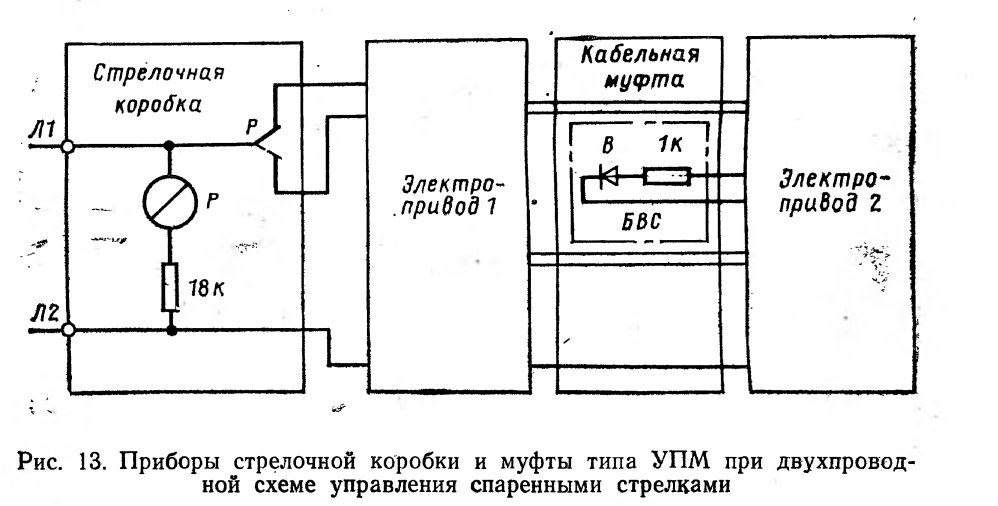

Стрелочная коробка (рис. 13) служит для размещения реле и приборов схемы управления электроприводом, расположенных непосредственно у стрелки, а также для разделки стрелочного кабеля. При двухпроводной схеме управления стрелкой в стрелочной коробке расположены реверсирующее реле Р с резистором 18„ кОм, а при управлении одиночной стрелкой —и блок БВС (выпрямительный столбик с резистором сопротивлением 1 кОм). При четырехпроводной схеме стрелки в стрелочной коробке монтируется контакт местного управления и звонок.
При трехпроводной схеме управления стрелкой с трехфазным двигателем <и местным реверсированием в стрелочной коробке размещают фазочувствительное реверсирующее реле. В стрелочной коробке располагают трансформатор типа ПОБС-5А, необходимый для электрообогрева группы электроприводов.
В качестве стрелочной коробки используют путевые трансформаторные ящики типа ТЯ-1 с девятью или 15 двухконтактными клеммами или типа ТЯ-2 с девятью двухконтактными клеммами, а также путевой ящик с контактом местного управления, имеющий 15 двухконтактных клемм.
Кабельную муфту типа УПМ-24 используют для разделки стрелочного кабеля и подключения его к электроприводу второй по последовательности перевода спаренной стрелки. В кабельной муфте за счет изъятия двух из имеющихся там четырех семиштырных клемм располагается выпрямительный блок БВС.
